莱彩HD-A85核心部件探秘

莱彩HD-A85核心部件探秘

    从上面的介绍中，我们可以看到莱彩的这款旗舰级的全高清DV在视频拍摄、相片细节处理和操作等各方面还是有非常不错的表现，不过小编对其内部构造更感兴趣，相信不少朋友也有同样的想法。为此小编特意花了一点时间对这款产品进行了暴力拆解，下面我们就一起来看看它内部的奥秘吧。

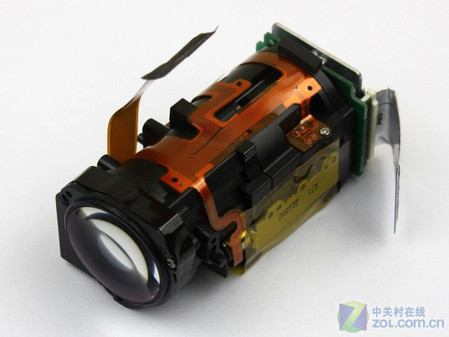

莱彩HD-A85镜头


莱彩HD-A85内部细节（点击放大）

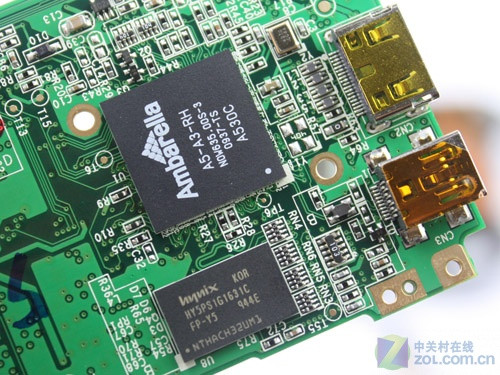

Ambarella处理器、现代存储芯片

    Ambarella是一家美资半导体公司，总部坐落在美国加利福尼亚Santa Clara市，在新竹、上海、深圳、成都设有研发机构。公司在H.264视频编码，图像处理和SoC设计上都拥有行业领先技术, 早在2007就已推出1080p60fps full HD 编码芯片，目前已经在全球的Broadcast市场和高清DV市场占有领导地位，其高清H.264编码芯片以最高的视频质量和超低功耗在不同市场已经取得了巨大成功。

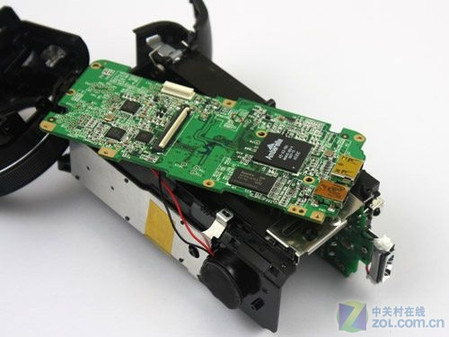

莱彩HD-A85主板现身

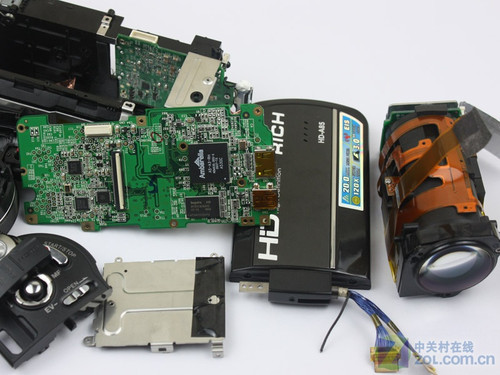

面目全非的莱彩HD-A85

    从上面的图片可以看出，莱彩HD-A85整机设计非常严谨，无论是核心部件，还是模具、内部布局都非常出色。整个拆解的过程花了差不多两个小时，小编一直小心翼翼，同时还有同事在旁边帮忙，因为莱彩HD-A85整机的设计确实非常精密，有30多个小螺丝对各个部件进行固定，很好的保证了整机的稳定性，同时也体现了一线大厂对产品质量的追求。
